Mô tả ly hợp nâng
Bộ ly hợp nâng có thân chính tròn với cánh tay đòn nhô ra và thanh chắn có độ bền cao. Thân chính có rãnh chữ "T" gắn vào đầu neo xương chó. Khả năng xoay kết hợp của thân chính và thanh chống cho phép nâng, xoay, nghiêng và/hoặc xoay tấm đúc sẵn khi đang chịu tải.
Bộ ly hợp nâng được sử dụng để nâng và xử lý các đầu neo. Bộ ly hợp nâng được sản xuất bằng thép hợp kim cao và được thử nghiệm theo hệ số an toàn gấp 3 lần tải trọng làm việc. Cấu trúc đảm bảo ly hợp tự khóa khi tác dụng lực hướng lên đảm bảo kết nối chặt chẽ và an toàn với neo nâng đầu cầu. Tải trọng cho phép đối với từng trường hợp riêng lẻ có thể được lấy từ các bảng trong bảng sau. Phải luôn tuân thủ các quy định về phòng ngừa tai nạn của quốc gia sử dụng, đặc biệt là các quy định về sử dụng cần cẩu và thiết bị nâng.
Bộ ly hợp nâng là thiết bị nâng hạng nặng dành cho các nhóm tải trọng từ 1.3-32.0 tấn theo tiêu chuẩn. Bộ ly hợp nâng được thiết kế và sản xuất theo Chỉ thị Máy móc EU 2006/42/EC và VDI/BV-BS 6205. Bộ ly hợp nâng đáp ứng các yêu cầu về nâng và xử lý an toàn các bộ phận bê tông.
| |
| tên sản phẩm | Ly hợp nâng |
| Vật liệu | Thép |
| Bưu kiện | Túi nylon sau đó trong pallet gỗ |

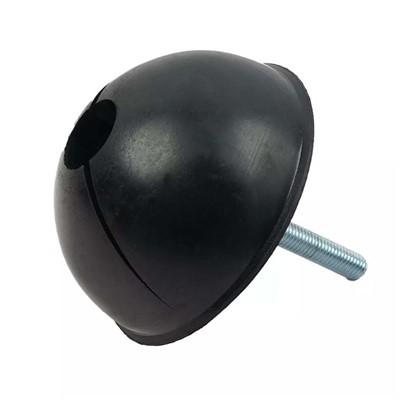

| Để sử dụng với | Nâng neo, hốc cao su cũ |
Đặc điểm kỹ thuật ly hợp nâng
| ||||||||||||||
| Con số# | Trọng tải Phạm vi (T) | L | W | T | A | B | C | D | E | F | G | H | Tối thượng dung tích căng thẳng (lbs) | cân nặng (lbs) |
| GMEL1T | 1-1.3 | 7-11/32'' | 3'' | 1/2'' | 1-3/4'' | 7/8'' | 2-3/4'' | 15/32'' | 1-5/16'' | 2-1/8'' | 2-1/8'' | 1-1/16'' | 13000 | 2.00 |
| GMEL2T | 1.5-2.5 | 9'' | 3-1/2'' | 5/8'' | 2-1/8'' | 1'' | 3-3/8'' | 11/16'' | 1-5/8'' | 2-9/16'' | 2-1/2'' | 1-1/2'' | 25000 | 3.34 |
| GMEL4T | 3-5 | 11'' | 4-11 /16'' | 11/16'' | 2-5/8'' | 1-15/32'' | 3-7/16'' | 29-32'' | 2-1/4'' | 3-3/8'' | 3-1/2'' | 2-1/16'' | 50000 | 7.57 |
| GMEL8T | 6-10 | 15-1/2'' | 6-1/4'' | 1-1/16'' | 3-1/8'' | 2'' | 4-3/8'' | 1-1/4'' | 2-15/16'' | 4-1/2'' | 4-1/2'' | 2-5/8'' | 100000 | 22.15 |
| GMEL20T | 12-20 | 20'' | 7-11 /16'' | 1-3/8'' | 4-3/8'' | 2-13/16'' | 5-15/16'' | 1-11/16'' | 4-3/8'' | 5-5/8'' | 5-3/4'' | 3-7/16'' | 200000 | 44.76 |
Ứng dụng của Lly hợp ifting
Ly hợp nâng được chế tạo cho ứng dụng chính là nâng các cấu kiện bê tông đúc sẵn.
đóng gói
Đối với kích thước nhỏ được đóng gói trong túi và sau đó trong hộp gỗ dán, đối với kích thước lớn sẽ được đóng gói trực tiếp trong hộp gỗ dán.
Kiểm tra độ bền kéo:
Tất cả quy trình sản xuất theo tiêu chuẩn ISO 9001, chúng tôi sẽ thực hiện kiểm tra độ bền kéo trong quy trình sản xuất dưới dạng QCM và thực hiện kiểm tra kích thước,kiểm tra độ bền kéo trước khi giao hàng và đưa ra báo cáo của EATHU cho khách hàng của chúng tôi.
Báo cáo thử nghiệm
Kiểm tra trước khi sử dụng
Việc kiểm tra móc trước khi sử dụng phải bao gồm những nội dung sau:
1. WLL phải được đánh dấu rõ ràng.
2. Chốt an toàn phải được đặt đúng chỗ và hoạt động chính xác.
3. Cần kiểm tra móc xem có biến dạng, nứt và mòn hoặc ăn mòn quá mức không.
LƯU Ý: Độ mòn trên bề mặt chịu lực của móc không được vượt quá 8% kích thước danh nghĩa.
4. Kiểm tra xem độ mở của ổ chao có nằm trong thông số của nhà sản xuất hay không. Nếu móc mở quá mức thì đó là dấu hiệu cho thấy nó đã bị tải điểm hoặc quá tải.
5. Các bộ phận chuyển động như chốt nhả phải được kiểm tra xem có chuyển động tự do không.
6. Nếu móc là móc xoay ổ bi, hãy kiểm tra xem móc có quay tự do không và ổ trục không gây ra bất kỳ tiếng động bất thường nào.
Những tiếng động bất thường thường là dấu hiệu vòng bi bị mỏi hoặc hỏng vòng bi.
7. Nếu móc có chuôi gia công có ren, hãy đảm bảo rằng ren ở đúng thứ tự và đai ốc quay tự do trên ren
Chú phổ biến: ly hợp nâng cho cấu kiện bê tông đúc sẵn, nhà sản xuất, nhà cung cấp, nhà máy
