Máy tách điện từ ướt

1. Máy tách điện từ có thể loại bỏ các chất có từ tính ở cấp độ micron (bao gồm cả các chất có từ tính yếu).
2. Khu vực làm việc cảm ứng từ cao ổn định được cải thiện đáng kể.
3. Có thể sử dụng nhiều loại sàng khác nhau để xử lý các vật liệu có tính chất khác nhau.
4. Có thể lắp đặt hệ thống vệ sinh tự động để đạt được hoạt động hoàn toàn tự động.
5. Có thể lắp đặt hệ thống làm mát công suất cao để cải thiện hơn nữa cường độ cảm ứng từ làm việc.

Tính năng điều khiển thiết bị

1. Hệ thống điều khiển áp dụng công nghệ truyền động điện độc đáo để đạt được dòng điện DC không đổi được bù, và sự dao động điện áp của lưới điện sẽ không ảnh hưởng đến điện áp hoặc dòng điện đầu ra. Phương pháp điều khiển này giải quyết nhược điểm là bộ loại bỏ sắt điện từ làm giảm cường độ từ trường đầu ra do nhiệt độ cuộn dây tăng.
2. Được trang bị tủ điều khiển điện chuyên dụng, bộ điều khiển PLC tích hợp và màn hình cảm ứng có thể vận hành dễ dàng và nhanh chóng, an toàn để đạt được quá trình loại bỏ sắt hoàn toàn tự động và làm việc theo chu trình liên tục; thời gian làm việc của từng giai đoạn loại bỏ sắt và làm sạch có thể được điều chỉnh tự do trên màn hình cảm ứng để đáp ứng các nguyên liệu thô khác nhau và các điều kiện làm việc khác nhau.
3. Giao diện truyền thông điều khiển từ xa tích hợp, kết nối thuận tiện với hệ thống điều khiển chính của khách hàng để thực hiện vận hành và giám sát từ xa.

Nguyên lý hoạt động của máy tách điện từ ướt

Thân chính của máy tách từ bùn ướt là một cuộn dây điện từ được đặt trong một vỏ thép. Màn hình xếp chồng được lắp bên trong thùng trung bình. Cuộn dây điện từ tạo ra một từ trường cường độ cao đồng đều bên trong thùng trung bình. Từ trường tạo thành một vùng tách từ có độ dốc cao sau khi đi qua màn hình. Khi bùn đi qua màn hình, vật liệu từ tính sẽ được màn hình hấp thụ, do đó tách vật liệu từ tính và phi từ tính. Khi khả năng hấp phụ của màn hình đạt đến trạng thái bão hòa, nguồn điện sẽ bị tắt để khử từ và màn hình được rửa bằng chất lỏng để tách vật liệu từ tính. Sau khi làm sạch, tiếp tục đến quy trình tách từ tiếp theo.



Đặc điểm hiệu suất thiết bị

1. Thiết kế tối ưu hóa mô phỏng từ trường: Dựa trên phân tích phần tử hữu hạn của từ trường, phân bố từ trường của cuộn dây kích thích được thiết kế để đảm bảo cường độ từ trường cao nhất với cùng một công suất đầu ra. Thông qua thiết kế và nỗ lực của nhóm R&D, phân bố diện tích từ trường đồng đều hơn, do đó khả năng thu tạp chất sắt từ là mạnh nhất và độ chính xác lọc là cao nhất;
2. Đặc điểm thiết kế cuộn kích thích: Thiết kế cuộn kích thích có đặc điểm là điện trở cao và mức cách điện cao. Mức cách điện đạt đến mức H. Việc bổ sung vật liệu dẫn nhiệt cao trong quá trình quấn và kết hợp các biện pháp bảo trì nghiêm ngặt như cảm biến kiểm soát nhiệt độ có thể làm cho tuổi thọ của cuộn dây đạt hơn 10 năm.
3. Đặc điểm thiết kế hệ thống làm mát: Sử dụng thiết kế mạch dầu đặc biệt để đảm bảo trao đổi nhiệt đầy đủ giữa cuộn dây và dầu làm mát, đảm bảo cuộn dây điện từ được làm mát đều và dầu làm mát chảy trơn tru mà không có góc chết. Thông qua làm mát tuần hoàn cưỡng bức của bơm tuần hoàn dầu và bộ trao đổi nhiệt, đảm bảo hiệu ứng tản nhiệt của cuộn dây kích thích là tối ưu, do đó đảm bảo sự ổn định của sự kích thích của cuộn dây.

Thiết kế sản phẩm máy tách điện từ ướt

1. Medium (thiết kế tối ưu hóa màn hình)
Lựa chọn loại: có hai loại: lưới thông thường và lưới mở rộng; (chọn lưới có kích thước mắt lưới khác nhau tùy theo độ chảy của vật liệu)
Vật liệu màn hình: vật liệu có độ từ thẩm cao và chống mài mòn (như thép không gỉ loại 430, v.v.) điện phân, đánh bóng và phun cát.

2. Thiết kế mô phỏng trường dòng làm mát dầu
Chu trình làm mát tốt có thể ngăn ngừa hiện tượng vùng chết và cải thiện hiệu quả làm mát.
Thông qua mô phỏng, tác động của việc làm mát dầu bên trong bộ khử từ được mô phỏng để có được đường làm mát dầu tối ưu về mặt lý thuyết nhằm đảm bảo thiết bị hoạt động ổn định lâu dài.

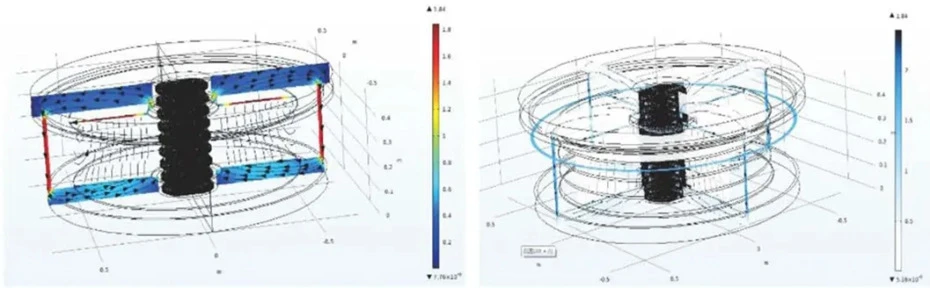

3. Thiết kế tổng thể của cuộn dây từ trường cao
Bằng cách tối ưu hóa thiết kế tổng thể thông qua mô phỏng số, cường độ cảm ứng từ lõi không khí nóng có thể đạt tới 6000Gs và cường độ cảm ứng từ được sàng lọc là trên 24000Gs (giá trị lý thuyết).

4. Thiết kế làm mát tuần hoàn kép bên trong
Thiết kế tuần hoàn bên trong làm mát bằng dầu đặc biệt + tuần hoàn bên ngoài bằng nước được áp dụng để đảm bảo cuộn dây điện từ được làm mát đều mà không có góc chết và các khuyết tật quá nhiệt cục bộ. Kết hợp với chức năng báo động tự động và các biện pháp bảo trì nghiêm ngặt, cuộn dây điện từ có thể được đảm bảo có tuổi thọ dài hơn 10 năm.
