Nam châm neodymium là một loại nam châm vĩnh cửu được làm từ hợp kim của neodymium, sắt và boron. Chúng có từ trường đặc biệt mạnh, mạnh hơn nhiều so với các vật liệu khác thường được sử dụng trong sản xuất nam châm vĩnh cửu. Do sức mạnh này, chúng có thể được sử dụng cho nhiều ứng dụng bao gồm động cơ, máy phát điện, loa, máy MRI, v.v.
Quy trình sản xuất nam châm neodymium bao gồm một số bước. Đầu tiên, nguyên liệu thô được nung nóng đến nhiệt độ cao để tạo thành hợp kim có đặc tính từ mong muốn. Hợp kim này sau đó được làm nguội nhanh chóng để tạo cho nó các đặc tính giữ hình dạng. Tiếp theo, vật liệu này được định hình thành các hình dạng nam châm bằng cách sử dụng phương pháp dập hoặc gia công. Cuối cùng, các nam châm đã hoàn thành được từ hóa bằng cách đặt chúng vào một từ trường mạnh.
Sau khi quá trình sản xuất hoàn tất, nam châm neodymium có thể được sử dụng theo nhiều cách khác nhau, bao gồm cả việc thay thế cho các nam châm điện tốn nhiều năng lượng và đắt tiền hơn. Ngoài ra, chúng cũng có thể được sử dụng để tạo ra các stato mạnh mẽ cho động cơ, máy phát điện và các ứng dụng khác yêu cầu từ trường mạnh, đáng tin cậy. Nam châm neodymium cũng ngày càng được sử dụng nhiều hơn trong các thiết bị và điện tử tiêu dùng do sức mạnh và độ bền của chúng.
Nam châm Neodymium được tạo ra như thế nào?
Nam châm neodymium là vật liệu nam châm vĩnh cửu đất hiếm được biết đến nhiều nhất trong thời đại của chúng ta ngày nay. Nam châm Neodymium được phân loại theo quy trình sản xuất như: nam châm Neodymium thiêu kết, nam châm Neodymium liên kết và nam châm Neodymium ép nguội. Tất cả các hình thức đều khác nhau về mặt từ tính nên phạm vi ứng dụng chồng chéo là tối thiểu và trong bối cảnh các mối quan hệ bổ sung. Nhiều nhà từ học đã hỏi về nguồn gốc và quá trình sản xuất nam châm neodymium. Nam châm neodymium thiêu kết là một phương pháp sản xuất bột từ/luyện kim truyền thống và chiếm thị phần độc quyền.
Lịch sử phát triển nam châm vĩnh cửu
Có sẵn nhiều bài đánh giá chi tiết về sự phát triển của nam châm đất hiếm (RE) và các thông số xác định lực cưỡng bức của chúng. Hình 3 thể hiện lịch sử của nam châm vĩnh cửu đất hiếm, dựa trên (BHmax.10),7,8 và. Những phát triển quan trọng nhất trong vật liệu từ cứng thương mại và những tiến bộ trong BHmax chỉ xảy ra trong Thế kỷ 20. Kể từ khi Nd-Fe-B được ra mắt vào đầu những năm 80, đã gần 38 năm kể từ khi nam châm Nd-Fe-B trở thành hiện thực.
Sự phát triển trong việc sử dụng nam châm mạnh, được gọi là vật liệu nam châm vĩnh cửu, đã có từ nhiều thế kỷ trước. Người ta tin rằng ứng dụng thực tế đầu tiên của nam châm vĩnh cửu là vào năm 1823 khi William Sturgeon phát triển một nam châm điện có lõi làm từ sắt và coban. Phát minh này cho phép tạo ra các nam châm lớn hơn và mạnh hơn so với những gì đã đạt được trước đây. Vào cuối những năm 1800, các nhà khoa học bắt đầu thử nghiệm các vật liệu nam châm vĩnh cửu làm từ các kim loại và hợp kim khác nhau.
Sự phát triển của alnico (một hợp kim được tạo thành từ nhôm, niken, coban và sắt) vào năm 1931 là một bước tiến quan trọng trong việc tạo ra nam châm vĩnh cửu mạnh hơn. Những nam châm cực mạnh này đã cách mạng hóa nhiều ngành công nghiệp bao gồm sản xuất ô tô và điện tử. Ngày nay, có rất nhiều loại nam châm vĩnh cửu được làm từ các vật liệu như ferrite, neodymium và samarium-coban. Những phát triển mới này đã cho phép độ chính xác và độ chính xác cao hơn trong các ứng dụng yêu cầu từ trường cực mạnh. Nam châm vĩnh cửu tiếp tục là động lực đằng sau nhiều tiến bộ công nghệ ngày nay.

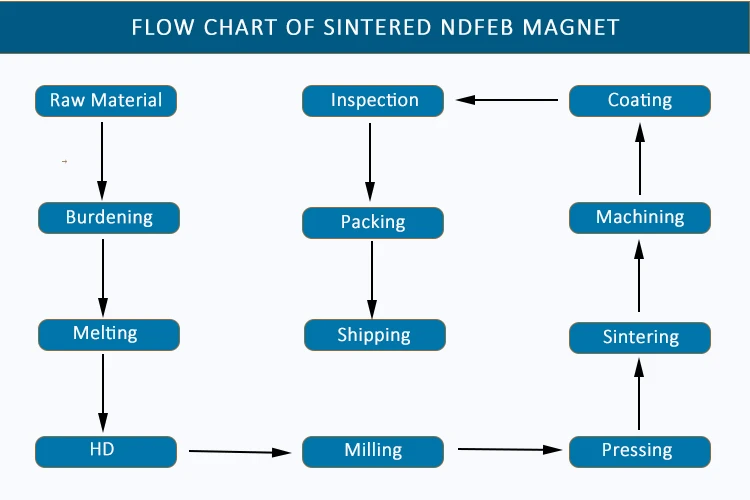

Các bước xử lý nam châm Neodymium
Nam châm neodymium được tạo ra bằng cách nung nóng chân không các kim loại đất hiếm khác nhau và các hạt kim loại được sử dụng làm nguyên liệu thô trong lò nung. Quy trình sản xuất nam châm Neodymium có một số giai đoạn sản xuất quan trọng. Tất cả các bước đều rất quan trọng và tất cả các bước đều là những phần cần thiết của một hoạt động rất tốt hơn. Đây là một bước quan trọng. Các nguyên tố đất hiếm thường được tìm thấy cùng với các kim loại hữu ích khác, bao gồm kim loại quý và một lượng đáng kể các kim loại cơ bản như đồng và niken, đòi hỏi một số hành động trong quy trình. Rất khó để chiết xuất đất hiếm vì chúng thường có các đặc tính giống hệt nhau và tinh chế chúng đến mức khó tinh chế.
1. Chuẩn bị nguyên liệu
Bước đầu tiên trong quá trình xử lý nam châm neodymium là chuẩn bị nguyên liệu thô. Neodymium, sắt và bo thu được ở dạng bột hợp kim có độ tinh khiết cao. Nam châm Neodymium (còn được gọi là nam châm neo, nam châm boron sắt neodymium, neo hoặc nam châm đất hiếm) thường được sản xuất bằng quy trình luyện kim dạng bột. Các yếu tố bổ sung, được gọi là tạp chất, có thể được đưa vào để tăng cường các đặc tính từ tính cụ thể. Vì vật liệu nam châm được chuẩn bị bằng quy trình luyện kim bột và có thể là các quy trình khác, nên một lượng giá trị đáng kể đã được thêm vào các bộ phận khi chúng bắt đầu quá trình gia công và mài. Độ tinh khiết hay nguyên liệu thô và sự ổn định của thành phần hóa học là nền tảng của chất lượng sản phẩm.
2. Trộn và Pha trộn
Giai đoạn tiếp theo liên quan đến việc trộn và trộn kỹ các loại bột thô. Quá trình này đảm bảo sự phân bố đồng nhất của các nguyên tố cấu thành và đạt được tỷ lệ thành phần hóa học chính xác. Các kỹ thuật trộn tiên tiến, chẳng hạn như nghiền bi hoặc nghiền tiêu hao, được sử dụng để tạo điều kiện cho một hỗn hợp trộn đồng nhất.
Bước trộn và trộn bao gồm các quy trình sau:
Một. Lựa chọn bột:
Bột neodymium, sắt và boron có độ tinh khiết cao được lựa chọn cẩn thận để đáp ứng các tiêu chuẩn chất lượng và thành phần cần thiết. Các loại bột này thường ở dạng hạt bột mịn, đảm bảo diện tích bề mặt lớn để trộn hiệu quả.
b. Cân và Đo lường:
Việc cân và đo chính xác bột thô là rất quan trọng để đạt được nam châm ferrite có thành phần hóa học mong muốn. Tỷ lệ chính xác của neodymium, sắt và bo được xác định dựa trên các đặc tính từ tính mong muốn của nam châm cuối cùng.
c. Kỹ thuật trộn:
Các kỹ thuật trộn khác nhau được sử dụng để đảm bảo sự pha trộn đồng nhất của các loại bột. Các phương pháp phổ biến nhất bao gồm:
3. Đầm nén
Sau khi bột được trộn kỹ, quá trình nén diễn ra. Các kỹ thuật đầm áp suất cao, chẳng hạn như ép đẳng tĩnh lạnh hoặc ép khuôn, được sử dụng để tạo thành các sản phẩm đầm xanh. Những khối nén này có hình dạng ban đầu và mật độ cần thiết cho quá trình xử lý tiếp theo.
Có hai kỹ thuật phổ biến được sử dụng để nén trong sản xuất nam châm neodymium:
Một. Ép đẳng tĩnh lạnh (CIP):
Trong quá trình ép đẳng tĩnh lạnh, còn được gọi là ép đẳng tĩnh hoặc ép lạnh, hỗn hợp bột được đặt bên trong một khuôn dẻo, thường được làm bằng cao su hoặc vật liệu đàn hồi. Khuôn sau đó được ngâm trong chất lỏng có áp suất, thường là nước hoặc dầu. Áp suất đồng đều được áp dụng từ mọi hướng, đảm bảo rằng các hạt bột được nén đồng đều và theo mọi kích thước. Điều này dẫn đến sản phẩm nén xanh với mật độ cao và độ xốp tối thiểu.
b. Nhấn chết:
Ép khuôn, còn được gọi là ép một trục, liên quan đến việc đặt các loại bột đã trộn vào một khoang khuôn cứng. Sau đó, bột được nén chặt bằng cách sử dụng máy đục lỗ hoặc ram áp dụng áp suất cao theo một hướng. Áp suất được áp dụng sẽ hợp nhất các loại bột, tạo ra các khối nén màu xanh lá cây phù hợp với hình dạng của khoang khuôn. Ép khuôn cho phép tạo ra các nam châm có hình dạng phức tạp và kích thước chính xác.
4. Thiêu kết
Thiêu kết là một bước quan trọng trong xử lý nam châm neodymium. Bất kỳ lớp phủ hoặc lớp mạ nào cũng phải được áp dụng cho nam châm thiêu kết trước khi nó bão hòa (tích điện). Nhiệt độ cao có thể khử từ của nam châm và từ trường có thể làm gián đoạn quá trình mạ điện. Các sản phẩm nén màu xanh lá cây phải chịu nhiệt độ cao trong lò khí quyển được kiểm soát. Trong quá trình thiêu kết, các loại bột liên kết với nhau, dẫn đến cấu trúc nam châm dày đặc và mạnh mẽ về mặt cơ học. Quá trình này cho phép tăng trưởng hạt và hình thành các miền từ tính, rất quan trọng để đạt được các đặc tính từ tính mong muốn.
Có ba phương pháp riêng biệt được sử dụng để ép nam châm NdFeB thiêu kết, mỗi phương pháp tạo ra một sản phẩm cuối hơi khác nhau. Các phương pháp phổ biến là ép dọc trục, ngang và đẳng tĩnh. Đối với nam châm NdFeB thiêu kết, có một phân loại quốc tế được công nhận rộng rãi. Giá trị của chúng nằm trong khoảng từ N28 đến N55. Nhiệt độ thiêu kết của nam châm Neodymium thường dao động từ 1050 đến 1180 độ C. Chữ N đầu tiên trước các giá trị là viết tắt của neodymium, nghĩa là nam châm NdFeB thiêu kết.
5. Gia công và tạo hình
Sau khi thiêu kết, các khối nam châm neodymium trải qua quá trình gia công và tạo hình chính xác. Các kỹ thuật như mài, cắt và cắt dây được sử dụng để đạt được kích thước và hình học mong muốn. Cần chú ý cẩn thận để duy trì sự liên kết từ tính của hợp kim nam châm neodymium trong quá trình gia công.
Quá trình gia công và tạo hình thường bao gồm các kỹ thuật sau:
Một. Mài: Mài là một kỹ thuật gia công phổ biến được sử dụng để tạo hình nam châm neodymium. Máy mài chuyên dụng được trang bị bánh mài hoặc dây đai mài mòn được sử dụng để loại bỏ vật liệu khỏi bề mặt nam châm và tạo ra kích thước và độ phẳng chính xác. Quá trình mài có thể bao gồm cả mài thô để loại bỏ vật liệu dư thừa và mài mịn để đạt được bề mặt mong muốn.
b. Cắt: Các kỹ thuật cắt, chẳng hạn như cưa hoặc cắt dây, được sử dụng để tách các khối nam châm neodymium thành các mảnh nhỏ hơn hoặc để tạo ra các hình dạng cụ thể. Lưỡi hoặc dây phủ kim cương thường được sử dụng do độ cứng của nam châm neodymium. Quá trình cắt đòi hỏi độ chính xác để đảm bảo kích thước chính xác và giảm thiểu hao hụt vật liệu.
c. Gia công CNC: Gia công Điều khiển Số bằng Máy tính (CNC) là một kỹ thuật gia công tự động và có độ chính xác cao thường được sử dụng để định hình nam châm neodymium. Máy CNC tuân theo các hướng dẫn được lập trình sẵn để loại bỏ chính xác vật liệu khỏi nam châm, cho phép tạo ra các hình dạng phức tạp và dung sai chặt chẽ. Gia công CNC có thể được thực hiện bằng các nguyên công phay, tiện hoặc khoan, tùy thuộc vào hình dạng nam châm mong muốn.
d. Wire EDM (Electrical Discharge Machining): Wire EDM là một kỹ thuật gia công chuyên dụng sử dụng một dây dẫn điện mỏng để định hình nam châm neodymium. Dây dẫn được dẫn dọc theo một đường đã được lập trình sẵn và phóng điện được sử dụng để ăn mòn vật liệu, tạo ra các hình dạng và tính năng phức tạp. Dây EDM thường được sử dụng để cắt các chi tiết nhỏ hoặc phức tạp với độ chính xác cao.
đ. Mài và đánh bóng: Các kỹ thuật mài và đánh bóng được sử dụng để đạt được bề mặt nhẵn và kích thước chính xác trên nam châm neodymium. Lapping liên quan đến việc sử dụng các hợp chất mài mòn và các tấm quay để loại bỏ một lớp vật liệu mỏng, cải thiện độ phẳng và bề mặt hoàn thiện. Quá trình đánh bóng sau đó được thực hiện bằng cách sử dụng chất mài mòn mịn hoặc bột nhão kim cương để tinh chỉnh thêm bề mặt và tạo ra lớp hoàn thiện giống như gương.
6. Xử lý bề mặt
Để bảo vệ nam châm neodymium khỏi bị ăn mòn và tăng cường độ bền, quá trình xử lý bề mặt được thực hiện. Các phương pháp xử lý bề mặt phổ biến bao gồm phủ niken, kẽm hoặc nhựa epoxy bảo vệ. Những lớp phủ này cung cấp một rào cản chống lại các yếu tố môi trường và đảm bảo hiệu suất lâu dài của nam châm. Sơn phun phù hợp hơn cho các nam châm nhỏ hơn và không nên xử lý nhiệt cho môi trường ăn mòn.
Niken (Ni): Lớp phủ niken mang lại khả năng chống ăn mòn tuyệt vời và được sử dụng rộng rãi trong nhiều ứng dụng. Nó tạo thành một lớp mỏng, mịn trên bề mặt nam châm, bảo vệ nó khỏi độ ẩm và quá trình oxy hóa.
Kẽm (Zn): Lớp phủ kẽm, thường được gọi là mạ điện, là một lựa chọn phổ biến khác để xử lý bề mặt. Nó cung cấp khả năng chống ăn mòn tốt và có thể được áp dụng bằng phương pháp mạ điện hoặc mạ kẽm nhúng nóng.
Nhựa Epoxy: Lớp phủ nhựa Epoxy được sử dụng để cung cấp hàng rào bảo vệ chống lại độ ẩm, hóa chất và ứng suất cơ học. Nhựa thường được sử dụng dưới dạng chất lỏng hoặc bột, sau đó được xử lý để tạo thành một lớp bền và bảo vệ.
7. Từ hóa
Từ hóa là bước xử lý cuối cùng và rất quan trọng để kích hoạt các đặc tính từ tính của nam châm. Nam châm neodymium tiếp xúc với từ trường mạnh trong các thiết bị từ hóa. Quá trình này sắp xếp các miền từ tính bên trong nam châm, dẫn đến cường độ từ tính cao đặc trưng của chúng.
Quá trình từ hóa thường bao gồm các kỹ thuật sau:
Một. Thiết bị từ hóa:
Thiết bị từ hóa là thiết bị chuyên dụng được sử dụng để tạo ra từ trường mạnh để từ hóa. Những đồ đạc này bao gồm một cuộn dây hoặc một bộ cuộn dây tạo ra từ trường được kiểm soát và tập trung. Hình dạng và cấu hình của vật cố định được thiết kế để phù hợp với hình dạng cụ thể của nam châm neodymium.
b. Kỹ thuật từ hóa:

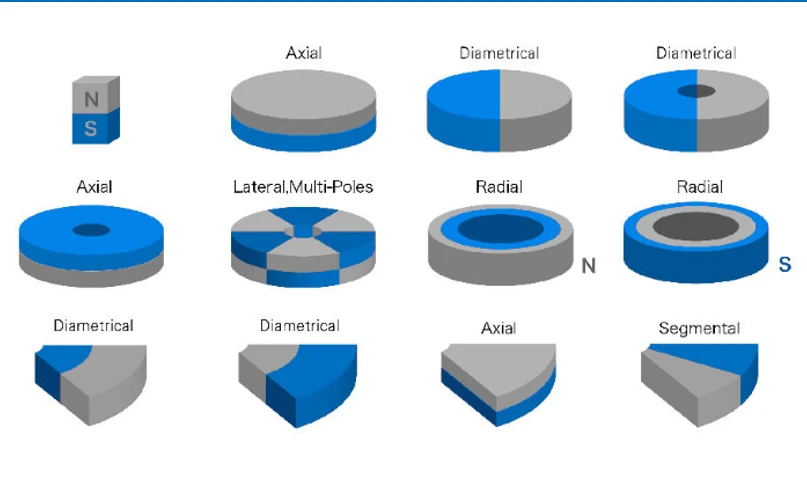

Có nhiều kỹ thuật khác nhau được sử dụng để từ hóa, tùy thuộc vào kiểu từ hóa mong muốn cũng như hình dạng và phân bố kích thước hạt của nam châm. Một số kỹ thuật phổ biến bao gồm:
Từ hóa xung: Trong từ hóa xung, từ trường cường độ cao được áp dụng cho nam châm trong các xung ngắn. Nam châm được đặt bên trong thiết bị cố định từ hóa và dòng điện cao được truyền qua cuộn dây, tạo ra từ trường mạnh. Xung năng lượng từ tính nhanh này sắp xếp các miền từ tính bên trong nam châm, dẫn đến sự từ hóa của nó.
Từ hóa đa cực: Từ hóa đa cực liên quan đến việc sử dụng nhiều thiết bị từ hóa với các cực xen kẽ. Nam châm được tiếp xúc tuần tự với các cực khác nhau, giúp đạt được từ hóa đồng đều hơn và được kiểm soát trong toàn bộ thể tích của nó.
Từ hóa xuyên tâm: Từ hóa xuyên tâm được sử dụng cho nam châm neodymium hình trụ hoặc hình vòng. Bộ cố định từ hóa được thiết kế với mô hình từ trường xuyên tâm, đảm bảo rằng từ hóa được căn chỉnh dọc theo chu vi của nam châm.
c. Kiểm soát chất lượng:
Trong quá trình từ hóa, các biện pháp kiểm soát chất lượng được sử dụng để đảm bảo rằng nam châm đáp ứng các đặc tính từ tính và thông số kỹ thuật hoạt động mong muốn. Các kỹ thuật kiểm tra không phá hủy, chẳng hạn như phép đo mật độ từ thông hoặc lập bản đồ từ trường, có thể được sử dụng để xác minh mức độ từ hóa và tính đồng nhất trên bề mặt của nam châm.
Sự khác biệt về thành phần và quá trình xử lý của NdFeB
Nam châm NdFeB có sự khác biệt về thành phần và quá trình xử lý cũng có thể ảnh hưởng đến hiệu suất từ tính của chúng. Một trong những khác biệt chính là cường độ từ trường bên ngoài. Nam châm liên kết thường được làm bằng vật liệu yếu hơn, nhưng chúng vẫn tạo ra từ trường bên ngoài mạnh khi tiếp xúc với nhiệt độ cao hoặc các yếu tố bên ngoài khác. Điều này làm cho chúng trở nên lý tưởng cho các ứng dụng đòi hỏi mức độ kháng từ hóa cao.
Một điểm khác biệt giữa nam châm NdFeB là tính chất cơ học của chúng. Nam châm ngoại quan có khả năng chống ăn mòn cao hơn và ít bị hao mòn hơn so với các vật liệu nam châm khác. Điều này giúp chúng duy trì hiệu suất ngay cả trong môi trường khắc nghiệt, khiến chúng trở nên lý tưởng để sử dụng trong các ứng dụng công nghiệp như động cơ hoặc máy phát điện.
Cuối cùng, nam châm NdFeB cũng khác với các vật liệu từ tính về tính chất từ tính của chúng. Tùy thuộc vào thành phần cụ thể và kỹ thuật xử lý, nam châm NdFeB có thể có các sản phẩm năng lượng và lực kháng từ cao hơn các vật liệu nam châm khác. Điều này khiến chúng trở nên đặc biệt hữu ích cho các ứng dụng yêu cầu cường độ từ trường cao hoặc khi tổn thất từ trường thấp là rất quan trọng.
Nhìn chung, những khác biệt về thành phần và quá trình xử lý này có nghĩa là nam châm NdFeB mang lại những lợi thế độc nhất so với các vật liệu nam châm khác. Chúng cực kỳ linh hoạt và có thể được sử dụng trong nhiều ứng dụng, khiến chúng trở thành lựa chọn phổ biến của các nhà sản xuất trên khắp thế giới.
Tóm lại, nam châm neodymium minh họa cho những khả năng đáng kinh ngạc có thể đạt được thông qua sự kết hợp của vật liệu tiên tiến và quy trình sản xuất chính xác. Sức mạnh từ tính và tính linh hoạt của chúng khiến chúng không thể thiếu trong công nghệ hiện đại, định hình thế giới của chúng ta và thúc đẩy chúng ta hướng tới một tương lai đổi mới và tiến bộ.
